ウォールマウント型パッシブDI

■製品紹介

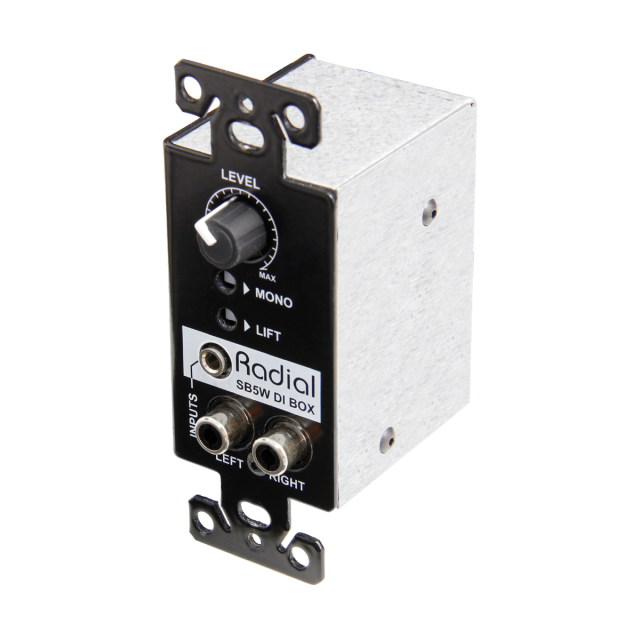

StageBug SB-5Wは、北米規格のシングルギャングプレート対応のパッシブステレオダイレクトボックスです。ノートパソコンやスマートフォン、タブレットなどのアンバランス信号をバランス信号に変換するするためのAVインテグレーター向け製品です。

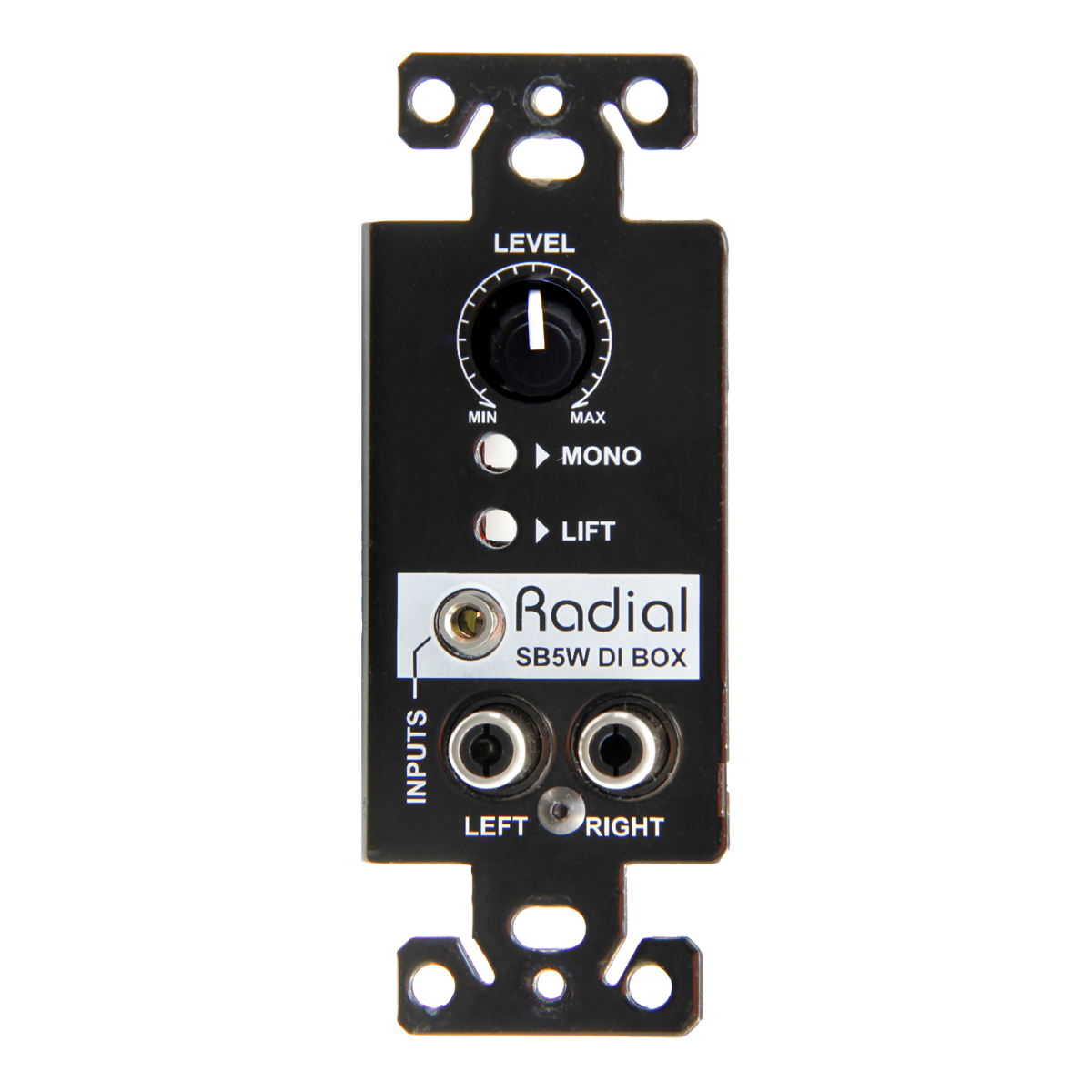

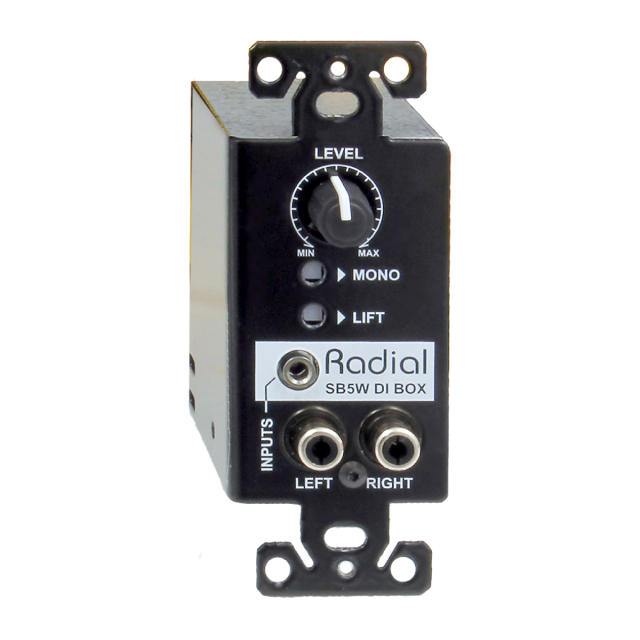

本機は、フロントパネルに3.5mm TRSおよびRCA入力コネクターを装備し、ステレオ音源に対応。ボリューム調整が容易な可変レベルコントロールも備えています。内部にはデュアルトランスフォーマーを搭載し、入力信号を低インピーダンスのバランス信号に変換するとともに、グラウンドループによるハムやバズを抑制。セット&フォーゲット方式のグラウンドリフトおよびモノスイッチでさらなるノイズ低減やステレオのモノラルミックスも可能です。出力はタイラップ固定用の結束点を備えたスクリューダウン端子で、施工の効率化と確実な固定を実現します。
外部ノイズからの保護が十分に施されたシールド構造で、パッシブ設計ながら優れた性能を発揮し、グラウンドループによるノイズを効果的に排除します。

■主な特長
3.5mm TRSおよびRCA入力とレベルコントロール搭載
パッシブ設計で電源不要

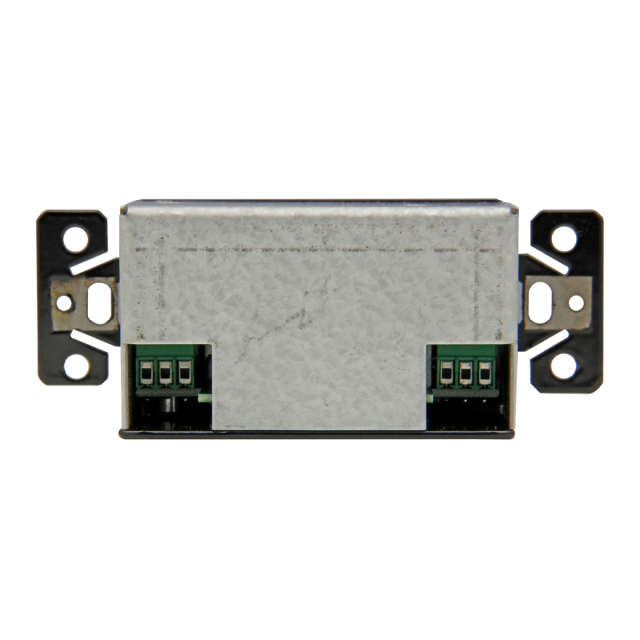

施工性に優れたスクリューダウン端子出力
トランスフォーマーアイソレーションによるノイズ除去

■技術仕様
オーディオ回路タイプ：パッシブ トランスフォーマー
周波数特性：20Hz～20kHz
ダイナミックレンジ：＞120dB
ゲイン：－3dB
クリップレベル：＋17dBu
全高調波歪み：0.002%
位相偏差：0°（100Hz時）、－3°（50Hz時）
入力インピーダンス：約10kΩ（負荷100kΩ時）
出力インピーダンス：5kΩ
等価入力雑音：－98dBu
ノイズフロア：－101dBu
最大入力レベル：＋20dBu
機能：モノサム、グラウンドリフト
入力端子：RCA、3.5mm TRS
出力端子：スクリューダウン端子（－ G +）
筐体素材：14ゲージ鋼製シャーシおよび外装
サイズ（長さ×幅×高さ）：61.4mm × 41.1mm × 107.7mm
重量：約227g
梱包サイズ（長さ×幅×高さ）：159mm × 108mm × 76mm
梱包重量：約295g
電源：パッシブ（電源不要）
使用条件：乾燥した5℃～40℃の環境下で使用
