■製品紹介

Catapult Rackは、12チャンネルのアナログオーディオをCat5／Cat6ケーブルで送受信できるパッシブタイプのオーディオスネークです。

3本のCat5ケーブルで12チャンネルのバランスオーディオ信号を分配でき、他のRadial Catapultモジュールと簡単に組み合わせ可能。頑丈なスチール筐体とロック機能付きNeutrik etherCONコネクターを備え、ラックマウント用のリバーシブルラックイヤーで柔軟な設置が可能です。

Catapult Rack TXおよびRXは、多チャンネルアナログスネークとして機能し、マイクレベルやラインレベルの信号をノイズや干渉なしに離れた場所へ伝送。デジタル変換不要で、市販のCat5ケーブルを使うことで軽量かつコスト効率の良い接続を実現します。1本のシールド付きCat5ケーブルで4チャンネルを伝送し、複数のRadial Catapultモジュールに接続可能です。

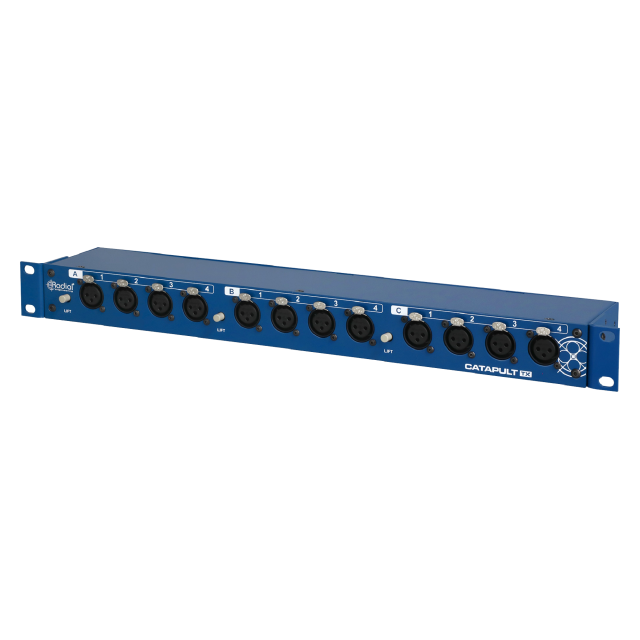

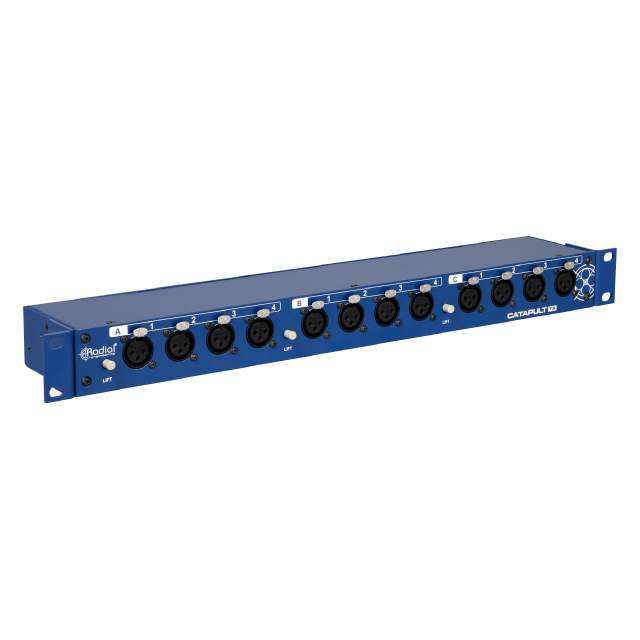

1Uサイズの筐体に3モジュール分の機能を搭載し、12系統のXLRを3つのバンクに分割。それぞれのバンクに独立したグラウンドリフトスイッチとRJ45コネクターを搭載しています。3本のイーサネットケーブルで全チャンネルを単一場所に接続、または複数のステージボックスに分岐して多目的なオーディオスネークシステムを構築可能。必要に応じてトランスアイソレーションも組み込めます。

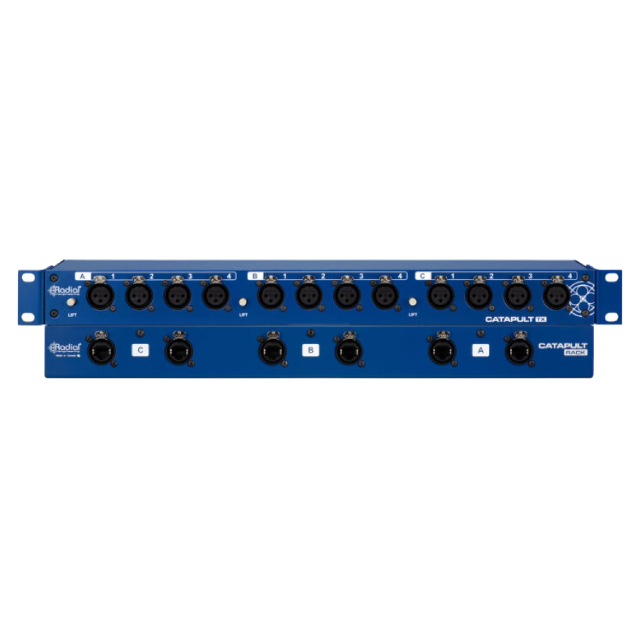

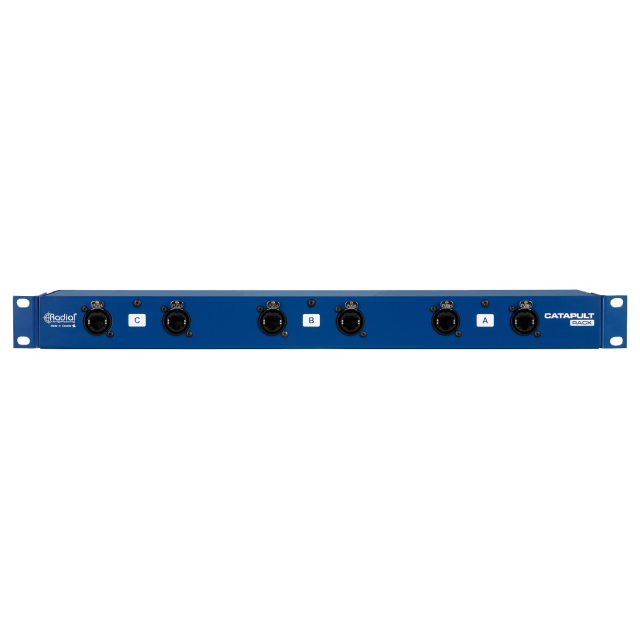

耐久性に優れた設計でプロツアーの過酷な環境に対応。Neutrik etherCON RJ45コネクターは金属シェルでコネクターの損傷や抜け落ちを防止します。リバーシブルラックイヤーは、XLRコネクターまたはEthernetコネクターが外側になるよう柔軟に取り付け可能です。

パッシブで動作し、信号はアナログのまま伝送されるため、デジタル変換は不要。各XLRバンクからRJ45までストレートワイヤ接続で、音質の劣化や歪みなく高品位なオーディオを提供します。

■主な特長

Cat5ケーブル3本で12チャンネルのバランスオーディオを分配
RadialのCatapultモジュールと簡単に組み合わせ可能
頑丈なスチール筐体とロック機能付きNeutrik etherCONコネクター
リバーシブルラックイヤーで柔軟な設置
パッシブで信号損失や歪みのないアナログ伝送

■技術仕様

オーディオ回路タイプ：パッシブ RJ45 － XLR変換
周波数特性：10Hz～100kHz ±0.05dB
ダイナミックレンジ：136dB （+20dBu、22kHz帯域幅）
全高調波歪み：<0.0003%（+4dBu、20Hz～20kHz）
S/N比：>114dB（+4dBu、22kHz帯域幅）
最大入力レベル：+20dBu
クロストーク：-130dB（1kHz、+4dBu間）
機能：グラウンドリフト
入力端子：XLR、RJ45（モデルによる）
出力端子：XLR、RJ45（モデルによる）
付加機能：リバーシブルラックイヤー
筐体構造：12ゲージ鋼製フェイスプレート、18ゲージ鋼製シャーシ
仕上げ：耐久性パウダーコート
サイズ（長さ×高さ×奥行）：482.5mm × 44.5mm × 82.5mm（19" × 1.75" × 3.25"）
重量：約1.39kg（3.06lbs）
電源：パッシブ（電源不要）
使用環境：乾燥した5℃～40℃の環境下で使用
