スタジオ・リアンパー＆ダイレクトボックス

■製品紹介

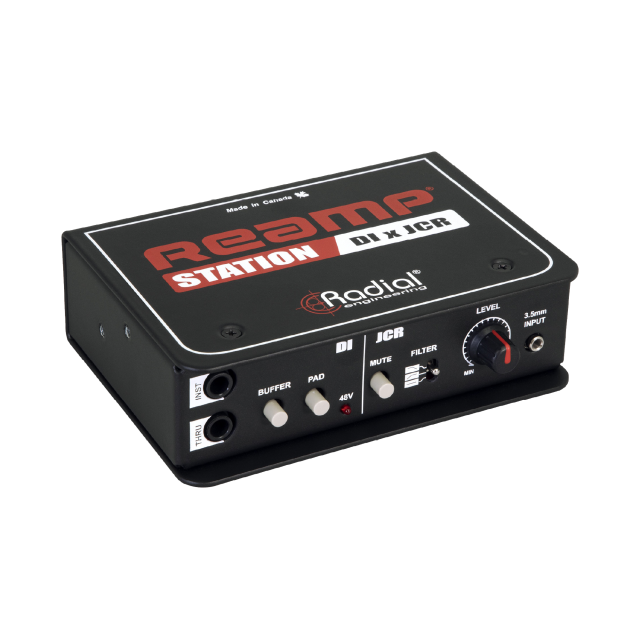

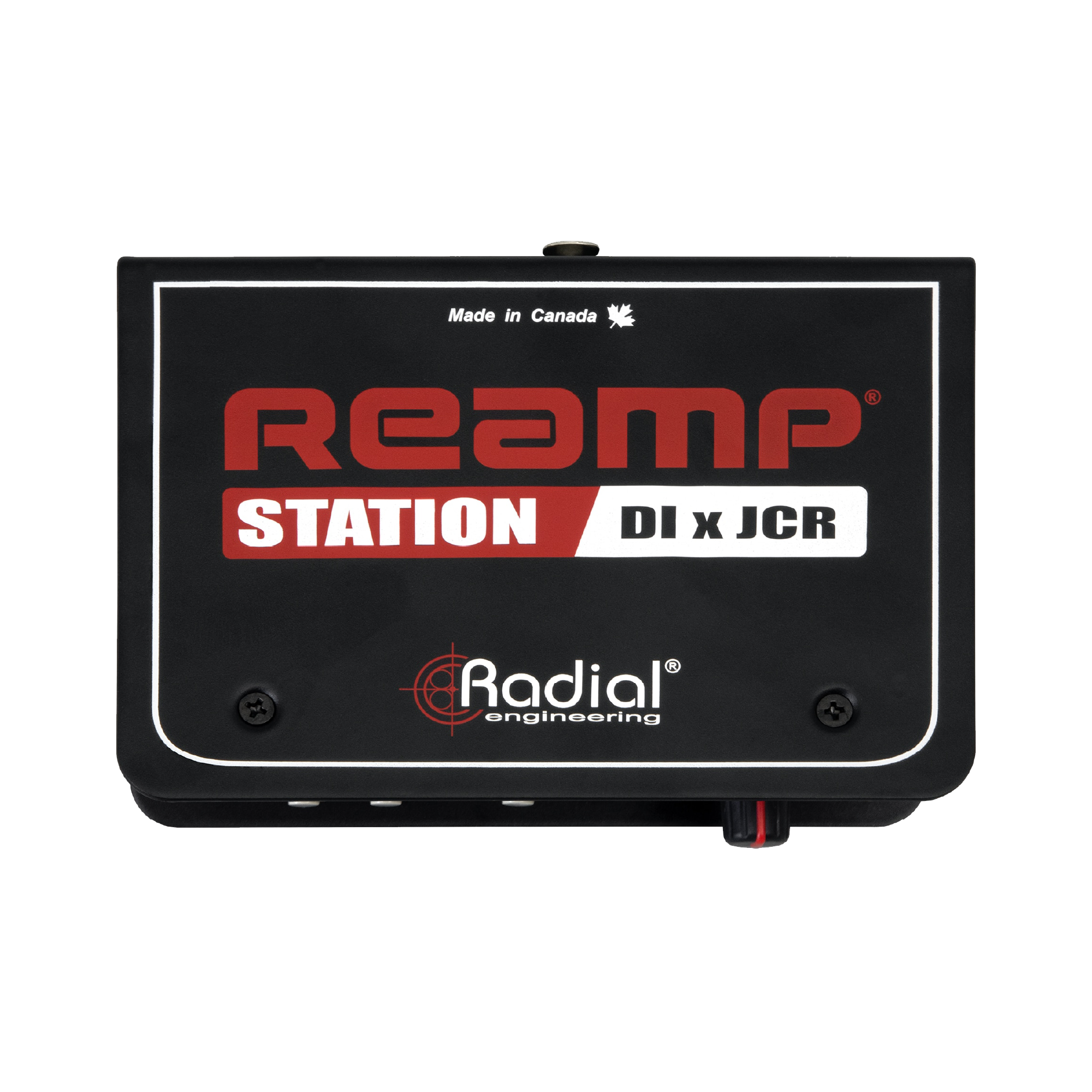

Radial Reamp® Stationは、スタジオ録音に不可欠な2つの機能を1台の筐体に統合した製品です。 高品位アクティブDIボックスで楽器の録音を行い、その録音したトラックをJCRハイパフォーマンス・リアンプ機能でギターアンプやペダルに送ることが可能です。

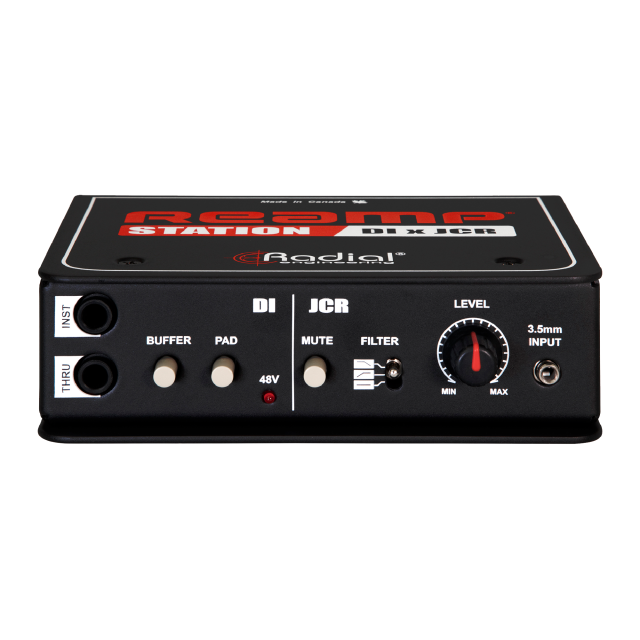

アクティブDIはRadial J48をベースに最適化され、スルー出力はバッファースイッチ搭載でパッシブピックアップの負荷を軽減し、楽器本来の音色を保ちます。 48Vファンタム電源駆動で安定し、フロントパネルのLEDが電源状態を視覚的に知らせます。
リアンプ部はジョン・クニベリティ氏設計によるリアンプ回路を採用。 米国製カスタムトランスフォーマーでライン信号を最適化し、ギターアンプ・ペダルに適したインピーダンスへ変換。 レベルコントロール、3段フィルター、ミュートスイッチも搭載。 また、XLRおよびバランス1/4インチTRS入力に加え、スマートフォンやタブレット接続用の3.5mmミニ入力も装備し、あらゆる再生機器に対応可能です。
オプションのSAシリーズラックマウントキットで19インチラック装着も可能で、大規模セットアップには複数台連結用リンク入出力も備えています。

■主な特長
高性能アクティブDI（J48ベース）とJCRリアンプ回路を融合
パッシブピックアップ負荷軽減用バッファースイッチ搭載スルー出力
48Vファンタム電源駆動（DI部）、電源ステータスをLED表示
米国製カスタムトランスフォーマー採用のJCRリアンプ、レベルコントロール・3ポジションフィルター・ミュート装備

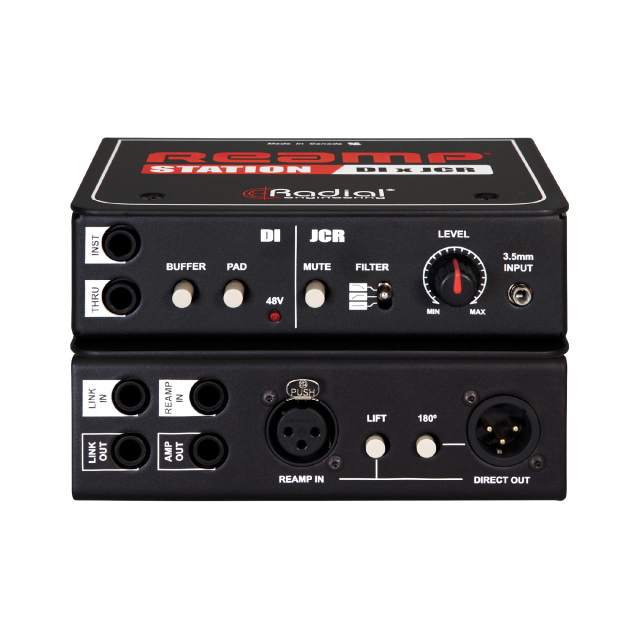

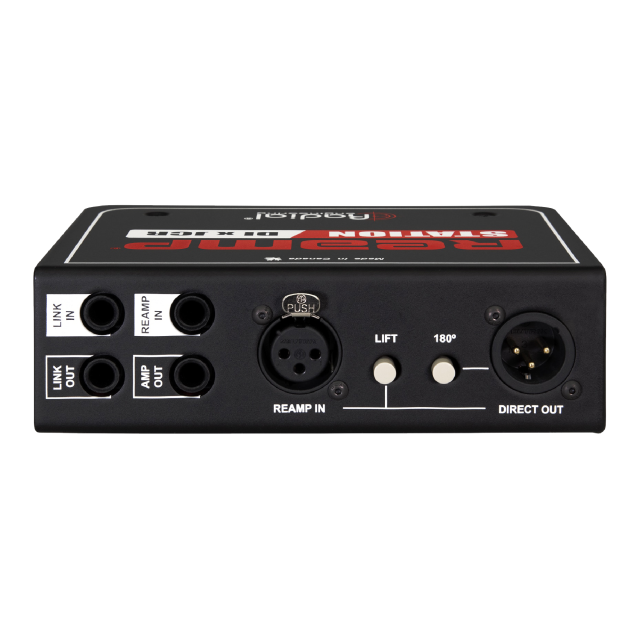

多彩な入力端子（1/4インチTRS、XLR、3.5mmミニ）と出力端子（1/4インチ、XLR）
ラックマウント対応（オプション）
複数台連結用リンク入出力搭載

■技術仕様
DI部
オーディオ回路タイプ：アクティブ回路
周波数特性：5Hz～20kHz（±0.5dB）
全高調波歪み率：0.004% @ 1kHz、0dBu
THD+N：0.004% @ 1kHz、0dBu
相互変調歪み：0.005% @ -10dBV
信号対雑音比（S/N）：94dB
ダイナミックレンジ：100dB
入力インピーダンス：220kΩ
出力インピーダンス：185Ω
JCRリアンプ部
オーディオ回路タイプ：パッシブ、トランスフォーマーベース
周波数特性：0Hz～20kHz（±0.5dB）
全高調波歪み率：0.002% @ 1kHz、+4dBu
THD+N：0.005% @ 1kHz、+4dBu
相互変調歪み：0.001% @ 0dBV
信号対雑音比（S/N）：88dB
ダイナミックレンジ：100dB
入力インピーダンス：1.4kΩ
出力インピーダンス：5.1kΩ
その他仕様
入力端子：1/4インチ TRS、XLR、3.5mmミニ
LEDインジケーター：48Vファンタム電源ステータス（DI部のみ）
出力端子：1/4インチ、XLR
ラックマウントオプション：SAシリーズラックマウントキット対応（オプション）
電源：48Vファンタム電源（DI部のみ）
筐体構造：14ゲージスチールシャーシ＆外装、耐久性パウダーコート仕上げ
使用環境：乾燥した5℃～40℃の環境下で使用

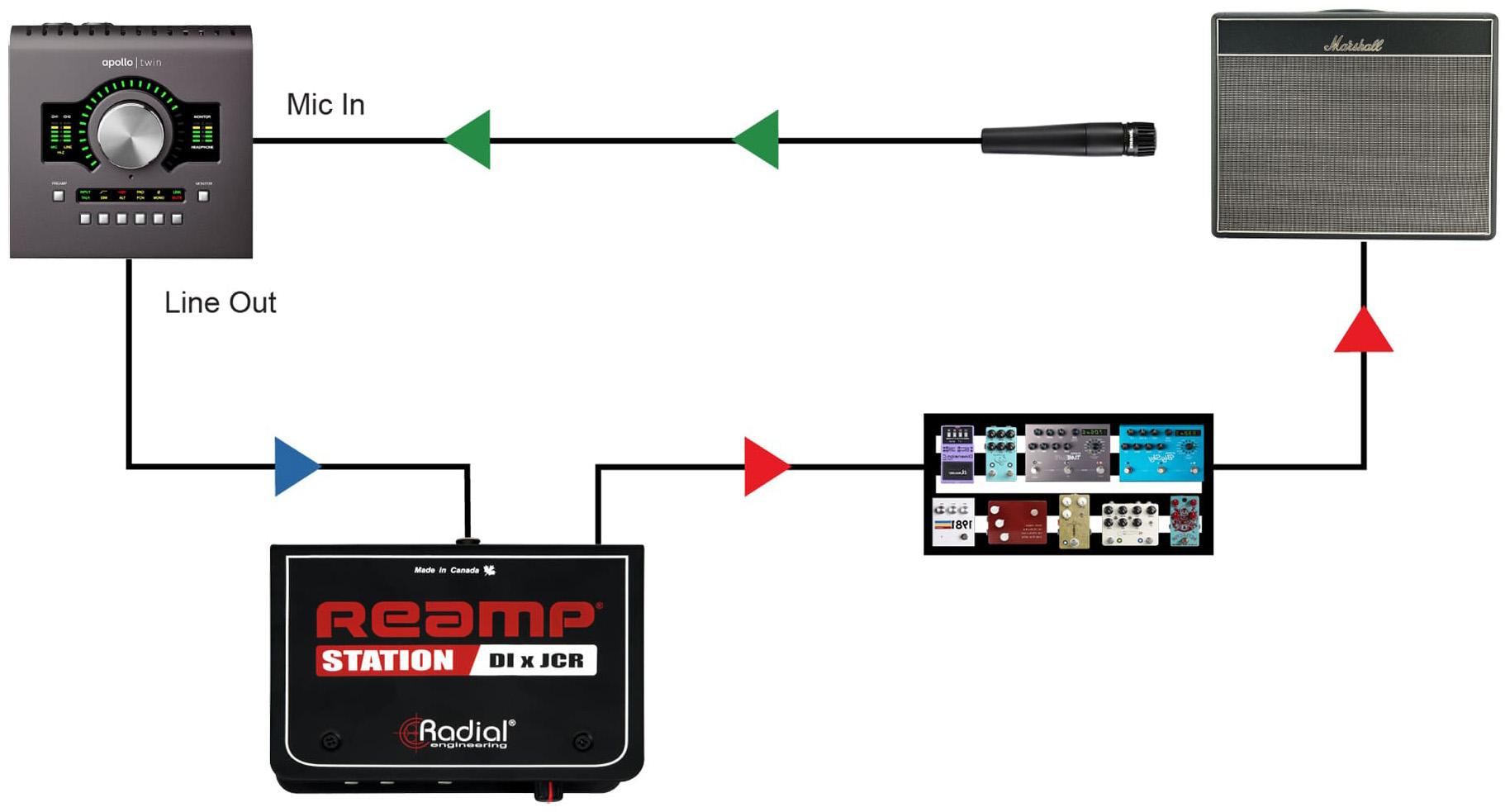

■ 接続例

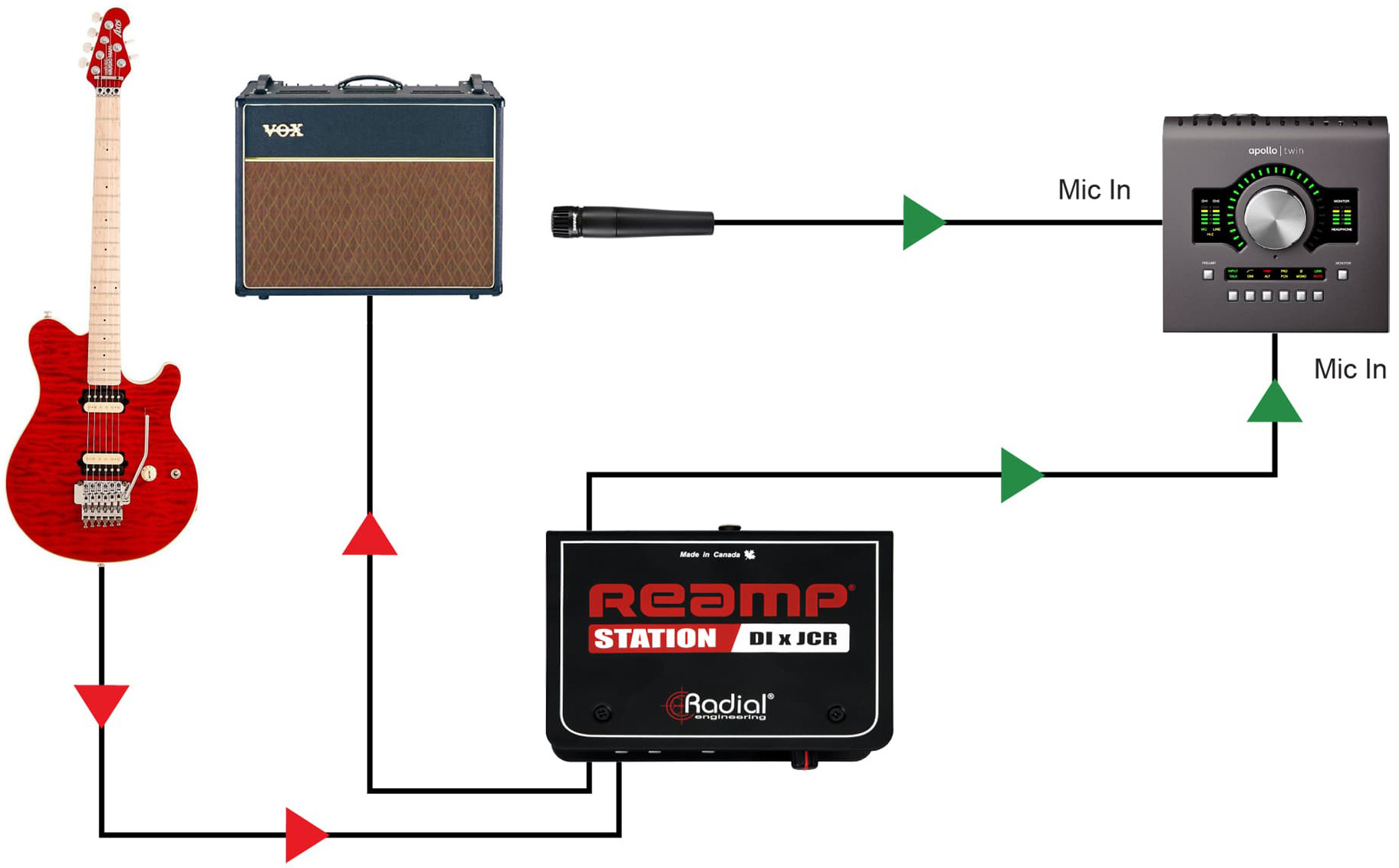

■接続例

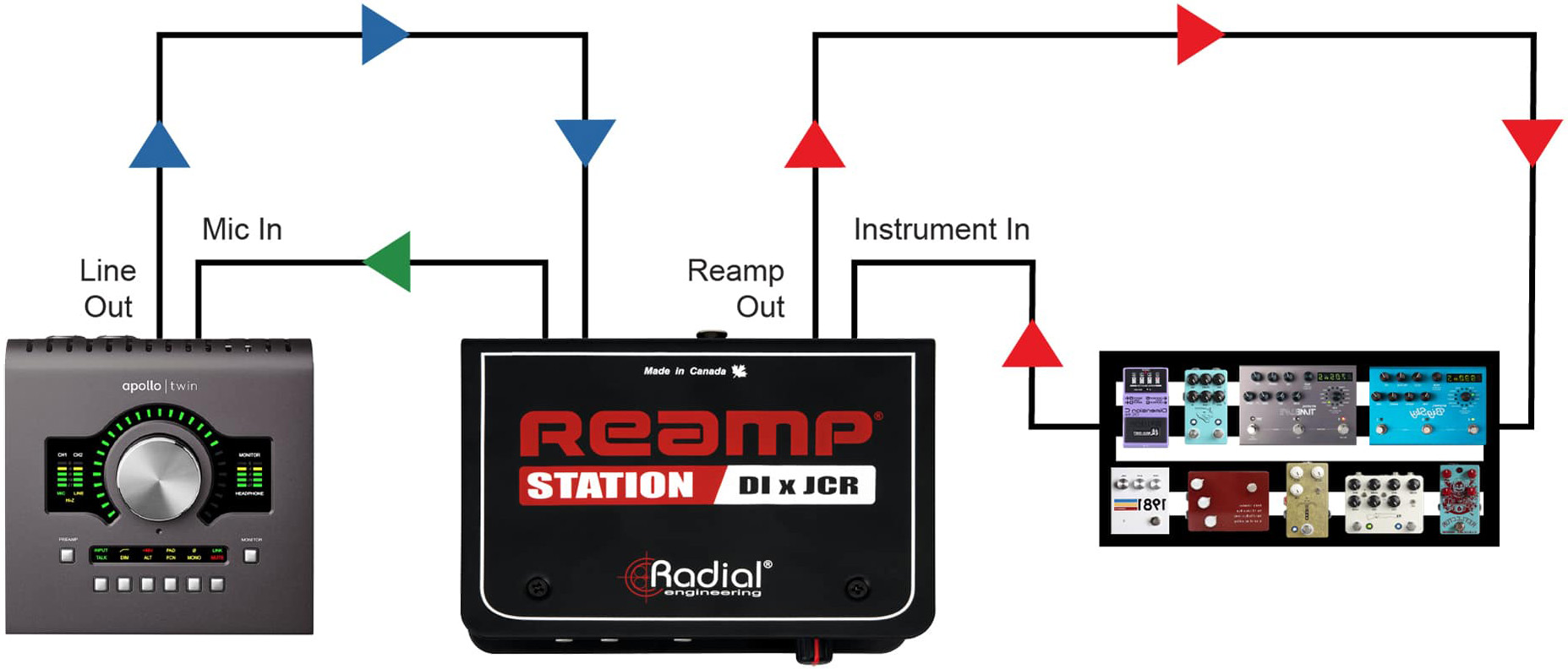

■接続例
