バッキングトラック オートスイッチャー

■製品紹介

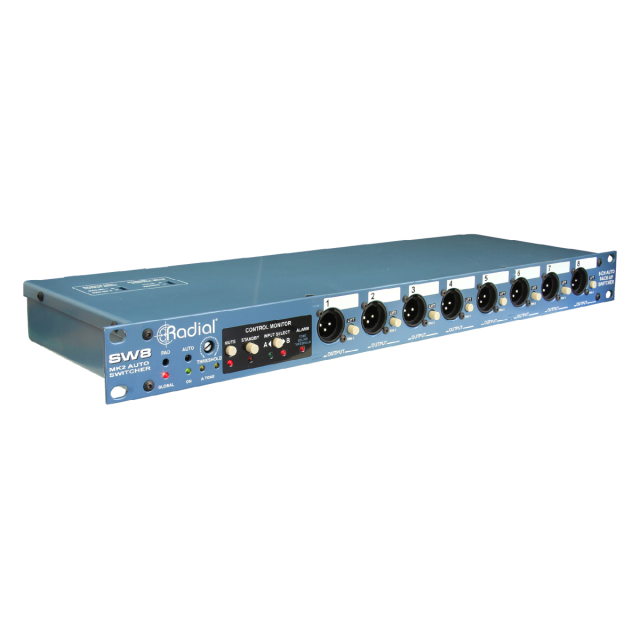

定番オートスイッチャーRadial SW8がMK2に進化
U2、Lady Gaga、The Eagles、Radiohead、Cirque Du Soleil等の、世界中のプロのステージを支えているオートスイッチャーSW8がMK2に進化しました。SW8 MK2は、主としてバッキング・トラックを使用したステージで使用するライブコンサート用の8チャンネル・スイッチャーです。SW8 MK2に接続したメインのプレイバック・マシンにトラブルが起きた場合に、バックアップマシンへ自動/手動/リモート・コントロールのいずれかの方法で切り替えを行います。

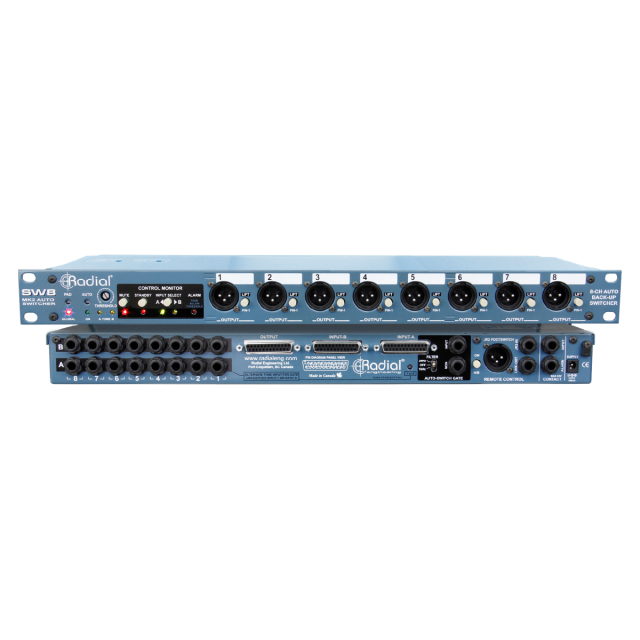

入出力
SW8 MK2は、2グループの8系統入力の内、いずれかのグループを8系統出力にルーティングできます。入力は、標準的な8チャンネルD-Sub 25ピン端子または1/4インチTRS端子にて接続を行います。出力は、8チャンネルD-Sub 25ピン（バランス、ラインレベル）またはトランスでアイソレートしたマイクレベルのXLR出力にて接続を行います。多くのエンジニアは、D-Sub出力をモニタリング用のプレイバック・システムへ送り、フロントパネルにあるマイクレベルXLR出力をマイクスプリッターや、PA用のスネークシステムの接続に使用します。

3モード（手動・リモート・自動）
SW8 MK2の切り替え方法には、手動、リモート、自動の３つのモードがあります。好みや経験によって、モードを選択します。エンジニアによっては、2台のコンピュータを別々に動作させ、1台に問題が起きても、もう1台でカバーできるような方法を好む人もいるでしょう。彼らは、両方のラップトップを同時にスタートさせ、問題が起こった場合に手動で切り替えを行います。また別の人はタイムコードで両デバイスを同期させ、自動化することを好みます。この場合、マスターのプレイバック・システムに問題が起きると、SW8 MK2は自動でバックアップ・システムに切り替わります。

手動: 手動での切り替えは、フロント・パネルにあるA/Bセレクト・スイッチにて行います。
リモート: 本機をリモートで操作する場合、別途リモートスイッチを用意します。これはギターアンプのチャンネル変更や、リバーブのオンオフに使用するシンプルなフットスイッチです。Radial JR2を使用した場合は、A/Bのセレクト、LEDステータス・インジケータと共にスタンバイ機能をコントロールできます。
JR-2をSW8 MK2でご使用の場合は、JR-2にあるMUTEスイッチはSW8 MK2のSTANDBYの切り替えとなります。A/BはそのままA/Bの切り替えです。電源はSW8 MK2から供給されます。
自動: オートスイッチ・モードに設定した場合、SW8 MK2がマシンの不調を検知すると、自動的にバックアップ・システムに切り替え、継ぎ目のないパフォーマンスを確保します。メインレコーダーに1kHzトーン（ドローントラック）を録音し、それをリアパネルにあるオートスイッチ・ゲート入力へ送ります。ドローントラックへのトーンが無くなると、バックアップ・システムのインプットへ切り替わります。
リンクして拡張可能
16、24、32トラックのように、より大きなシステムを作るためには、数台のSW8 MK2をリンクする必要があります。最初のSW8をマスターとし、その他のスレーブ機にJR2リンク端子でリンクします。

前機種からの変更点
新機能
MUTE: バランスXLR出力を停止
ALT 1 or 8: オート切り替え用のドローントラックをチャンネル1または8のどちらで受信するかを選択
STANDBY: 自動切り替えを入力Aに保持し、SW8 MK2はドローン信号が無い場合でも入力Bへの切り替えは行われません
Radial JR2、JR2-DTをリモート用に使用可能
位置変更
GLOBAL PAD、AUTO ON、THRESHOLDがリアからフロントに
FILTERスイッチが内部からリアに

■主な特長
冗長化された2つのプレイバックシステム間の切り替え
手動およびシームレスな自動切り替え機能
ラインレベルおよびトランスアイソレートマイクレベル出力対応
複数台連結可能なスケーラビリティ
入力パッド、グラウンドリフト、リモートフットスイッチ対応
JR2フットスイッチサポートとアラーム接点入力

■技術仕様
オーディオ回路タイプ：パッシブ信号経路＋アクティブリレー切り替え
トランスフォーマー：Eclipse ET-DB2
チャンネル数：8
周波数特性：20Hz～20kHz
ダイナミックレンジ：＞120dB
ゲイン：-20dB
全高調波歪み率：0.002%
相互変調歪み率：＞0.002%
位相偏差：-2°（20Hz）
入力インピーダンス：140kΩ（バランス）
出力インピーダンス：150Ω（バランス）
コモンモード除去比：-112dB（50/60Hz）
等価入力雑音：-95dBu
ノイズフロア：-115dBu
最大入力レベル：26dBu
入力端子：1/4インチTRS、D-sub
出力端子：XLR、D-sub
筐体：14ゲージスチールシャーシおよび外装
サイズ（長さ×幅×高さ）：444.5 × 152.5 × 45 mm
重量：約4.2kg
梱包サイズ：559 × 266 × 114 mm
梱包重量：約4.4kg
電源：15VDC電源アダプター（付属）
使用温度範囲：乾燥した5℃～40℃の環境下で使用
