StageConnect対応デバイスへのバスパワー供給が可能なパーソナルモニターミキサー用バスパワーハブ

■製品紹介

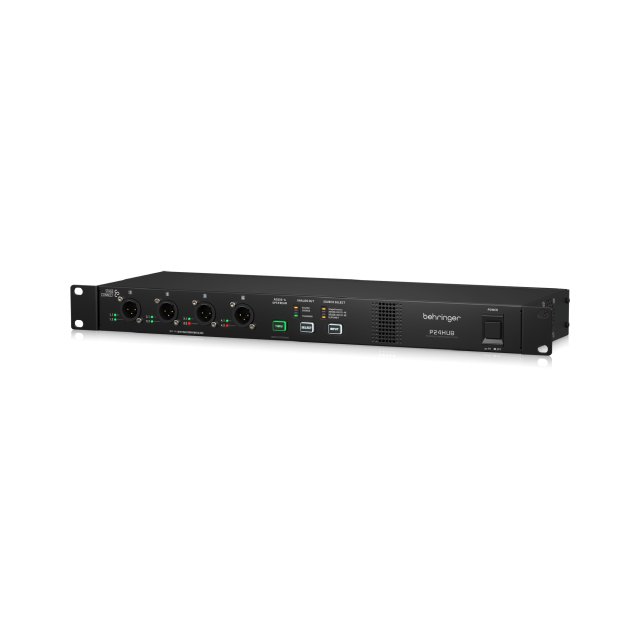

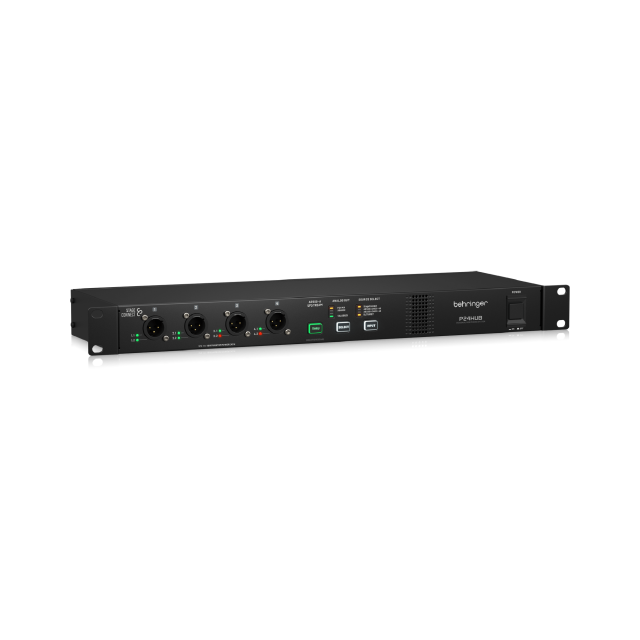

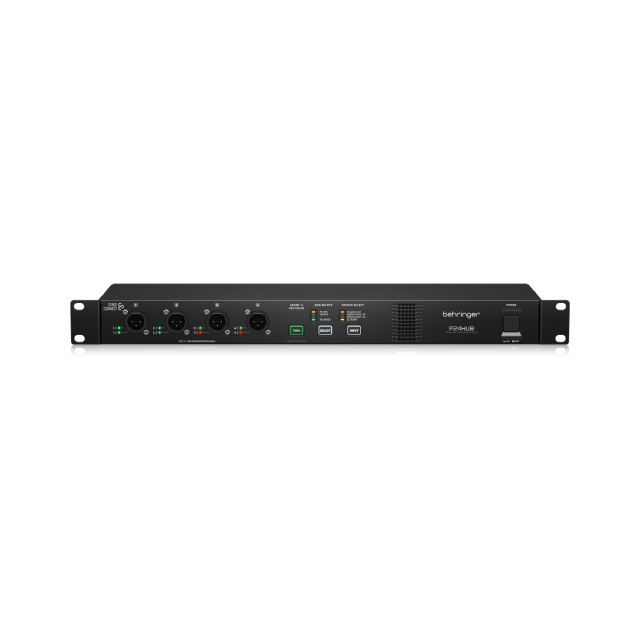

P24HUBはP24をはじめとするStageCONNECT規格に対応したパーソナルモニターシステムをバスパワー駆動させることができるディストリビューションハブです。

演奏者にパワーを
専任のモニターミックスエンジニアを用意するのはコストがかかりますし、FOHからのモニター操作は負担が大きいです。――どちらも理想的ではありません。もしステージ上に小型の専用ミキサーを置き、各ミュージシャンが自分だけのモニターミックスを作れたらどうでしょう？それがパーソナルモニタリングの真髄です！

P24はあなたのニーズに合わせて拡張可能
スタジオの録音ルームでアーティストのミックスを単独のP24で提供する場合も、複数のP24HUBをデイジーチェーンした大規模なオーケストラセットアップでも、セッティングや構成はいつでも簡単です。

P24HUBは特にツアーなど大規模セットアップに最適ですが、ハブなしで複数のP24パーソナルミキサーをデイジーチェーン接続することも可能で、ちょっとした小規模な即席ライブに理想的です。

長距離配線も安心
最も安定したパフォーマンスと最長のケーブル配線距離を得るために、高品質なDMXケーブルの使用をおすすめします。

短距離接続では標準的なXLRケーブルも利用可能ですが、マイクケーブルの静電容量規格が統一されていないため、性能に大きな差があります。高品質のDMXケーブルへの投資がP24の性能を最大限に引き出します。

幅広い互換性と接続性
P24HUBは4つの音声入力ソースから音声を受け取れます：

AES50 25-48：12ステレオグループおよび全P24ミキサーのチャンネルラベリング
AES50 33-48：8モノラル＋4ステレオグループおよび全P24ミキサーのチャンネルラベリング
StageConnect：12ステレオグループおよび全P24ミキサーのチャンネルラベリング
Ultranet：8モノラル＋4ステレオグループ
P24HUBはBehringerのデジタルミキサーと幅広く互換性があります。AES50上で96kHzから48kHzへの変換も可能です。

ワイヤレスIEMの最適なパートナー
P24HUBに備わった8組のバランスステレオ出力は最大8セットのワイヤレスIEM（インイヤーモニター）を駆動できます。

ワークステーションをすっきりさせるため、P24HUBはすべてのワイヤレスIEMのコントローラーとして機能可能。ハブもIEM送信機も別ラックに格納し事前配線ができます。

ステージ上の出演者が有線ヘッドホンやIEMを使う場合は、16系統のバランス出力を補助スピーカーやアンプ用に利用できます。

複数のP24をドライブ
P24HUBは最大4台のP24を直接接続可能です。さらに、各P24にもう1台のP24をデイジーチェーン接続でき、1台のP24HUBで最大8台のパーソナルミキサーを管理できます。

P24HUBを使うことで、16系統のアナログTRS出力から各個人のミックスを同時に出力可能です。

ハブなしでのデイジーチェーンも可能ですが、その場合は各々のミキサーに個別のDC電源が必要になります。

どこでも簡単に設置
P24HUBはコンパクトな1Uサイズで、ラックユニットへの組み込みが非常に簡単。耐久性のあるシャーシ設計でツアーの過酷な環境にも耐えられます。

P24HUBはワイヤレスIEM送信機と同じサイドラックに設置可能で、すべて事前に配線・整理できます。

シンプルなコミュニケーション
エンジニアとステージ上の出演者間のコミュニケーションはスムーズなパフォーマンスに不可欠です。P24HUBのStageTalkインターコムシステムにより、FOH、ステージテクニシャン、ミュージシャンそれぞれに個別チャンネルが設けられ、統一した通信が可能です。

トークバック信号用の2つの4.2出力からは、ウェッジスピーカーやヘッドホンアンプのモニター用に利用できます。

StageConnectでケーブル数を削減
StageCONNECTでは、1本のXLR/DMXケーブルで双方交際合計32チャンネルの44.1kHz/48kHz, 24bit音声を入出力機器やパーソナルモニター間でやり取り可能。

StageConnect Configuratorアプリ（Mac、PC、Linux対応）を使用すればチャンネル数や電源、ケーブル長の計算も行えます。

■主な特長

最大8台のパーソナルモニターミキサーにバスパワーを供給するStageConnectディストリビューションハブ
Behringer P24パーソナルミキサー、AES50、Ultranet、アナログ接続に対応
4つのStageConnectフロントポートで各ポートに2台のミキサーをデイジーチェーン接続可能、ステージ上のケーブル配線を最小化
1/4インチTRSのバランスドアナログ出力を16系統搭載し、最大8台のステレオパーソナルミックスをワイヤレスIEMトランスミッターへ送信可能
StageConnectによる26 x 6チャンネル音声伝送、サブミリ秒レイテンシー、24ビット非圧縮PCM、44.1/48kHzを標準XLRケーブル（DMXケーブル推奨）で実現
FOH、ステージテクニシャン、ミュージシャン間のコミュニケーションを支援するStageTalkインターカムシステム搭載
DMXタイプXLRケーブル使用で最大40mの安定動作距離を確保。短距離接続時には標準のマイクケーブル使用も可能
AES50入力とスルー端子装備。CAT5E STPケーブルで48 x 48チャンネル、最大80mまで伝送可能
Ultranet入力はCAT5 STPケーブルで16チャンネル、最大75mまで対応
Ultranet入出力端子によりBehringer P16パーソナルモニタリング機器との接続を実現
96 kHz対応AES50機器との互換性を持つ統合サンプルレートコンバーター搭載
持ち運びに強い堅牢な1Uラックマウントシャーシ採用

■仕様

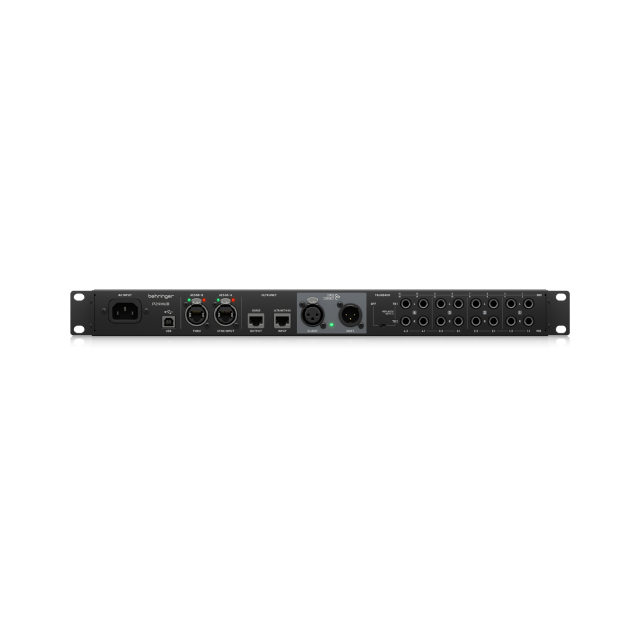

接続端子
AES50 sync HOST/Master/thru：2 × RJ45
ULTRANET 入力/出力：2 × RJ45
StageConnect HOST/Master：1 × オス
StageConnect CLIENT/Slave：1 × メス
StageConnect リモート出力：4 × オス
アナログ出力：16 × 1/4" TRS
USB：Type B
AES50
オーディオチャンネル数：16/24
サンプルレート：44.1 / 48 kHz
ビット数：24 bit
リモート電源供給：PoE (IEEE802.3at)
レイテンシー：44.1 kHzで146 μs ／ 48 kHzで125 μs
ケーブル長：最大80 m
StageConnect
オーディオチャンネル数：24
サンプルレート：44.1 / 48 kHz
ビット数：24 bit
ファンタム電源：12 V DC / 18 W
レイテンシー：44.1 kHzで146 μs ／ 48 kHzで125 μs
ケーブル：XLRバランスドまたはDMXケーブル
ケーブル長：110ΩのDMXケーブル使用で最大40 m
電源
消費電力：125 W
電源接続：標準IECコネクター
サイズ/重さ
サイズ(H x W x D)：44 × 483 × 151 mm
重さ：2.72 kg
