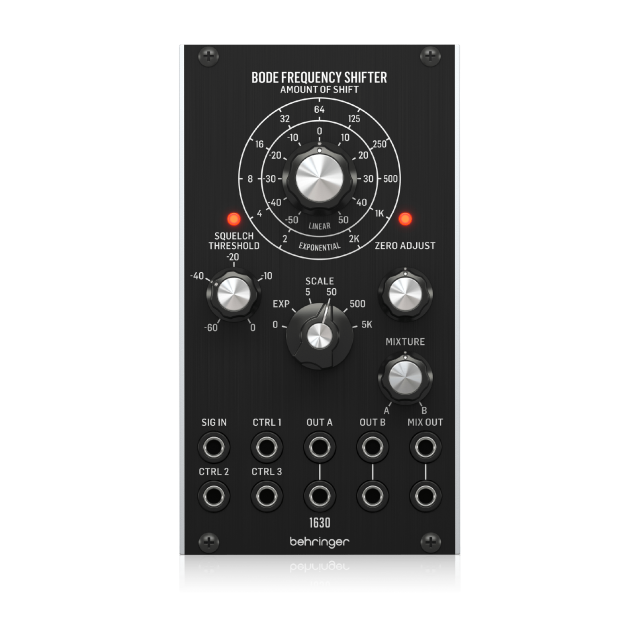

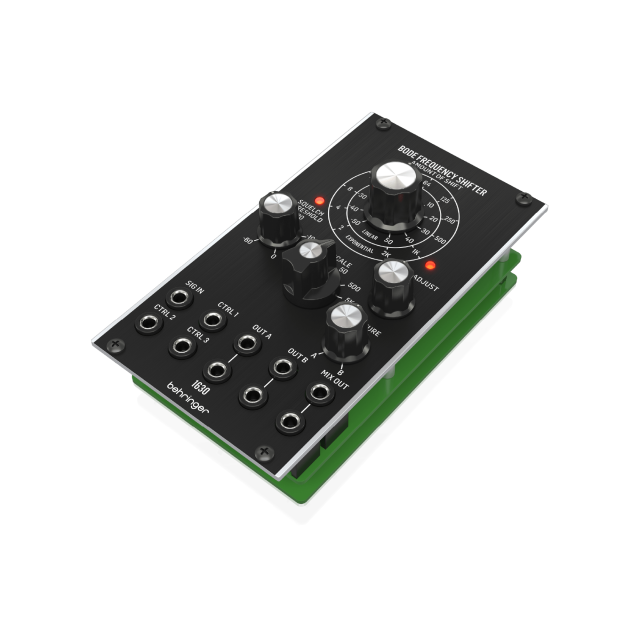

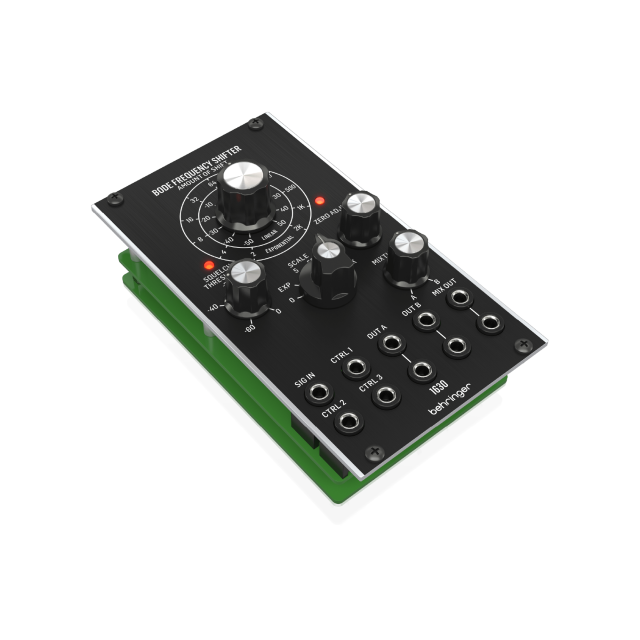

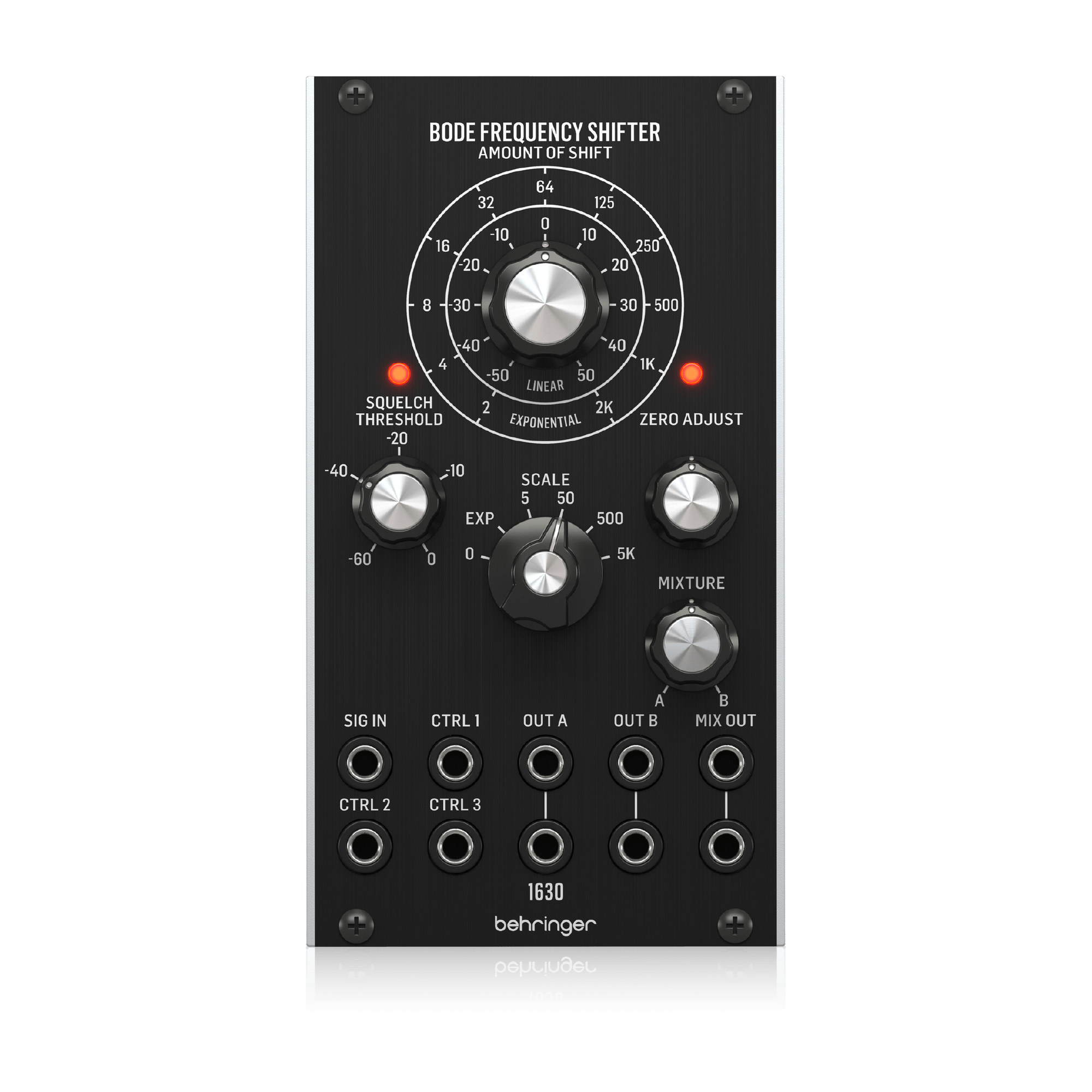

伝説的なユニットを再現したユーロラック用周波数シフターモジュール
■ 特長
70年代の有名なBODE FREQUENCY SHIFTERを完璧に再現したユーロラックモジュール
周波数スペクトル全体を±5kHzの範囲で連続可変的に調整可能
Voltage Controlled Beat Frequency OSCを内蔵した最先端の回路設計
30Hz ~ 16kHzのオーディオ周波数範囲で、入力信号をシフト可能
指数、または関数的にシフト量をコントロール可能
入力信号のバックグラウンドノイズによるキャリアブリードスルーを最小限に抑える可変スレッショルドコントロール
ユーロラック仕様:14HP, 110mA@+12V, 110mA@-12V
■ 仕様
◆周波数シフターモジュール
コネクティビティ
Signal入力:3.5mm TS, ACカップリング, 50kΩ, 最大+12dB
Control入力:3.5mm TS, DCカップリング, 100kΩ, 10V
Output A出力:3.5mm TS, DCカップリング, 1kΩ, 最大+12dB, 周波数シフトの位相反転なし
Output B出力:3.5mm TS, DCカップリング, 1kΩ, 最大+12dB, 周波数シフトの位相反転あり
Mix Outputs出力:3.5mm TS, DCカップリング, 1kΩ, 最大+12dB, Output AまたはB、または両方
Test Connector:1 x 12ピン 0.1"オスヘッダー, 1kΩアンバランス, Var OSC, Fixed OSC 1&2, BFO Filters 1&2, Dome Filters 1&2, Out 1&2, Squelch enable link, GND
コントロール
シフト量:最大±5 kHz範囲
ゼロアジャスト:±220 Hz範囲
スケールロータリースイッチ:0(OFF), EXP +2Hz ~ +2kHz, 1V/oct LIN ±5 Hz, ±50 Hz, ±500 Hz, ±5 kHz
スケルチスレッショルド:-60dBu ~ 0dBu
MIX:Output AおよびOutput B間のPAN量
システム
周波数範囲:30 Hz ~ 16kHz
入力から出力までのゲイン:ユニティ
電源
ユーロラック電源:110mA@+12V, 110mA@-12V
サイズ/重さ
サイズ:128.5 x 70.8 x 53.3 mm(H x W x D)
ユーロラック:14HP
重さ:0.172 Kg
