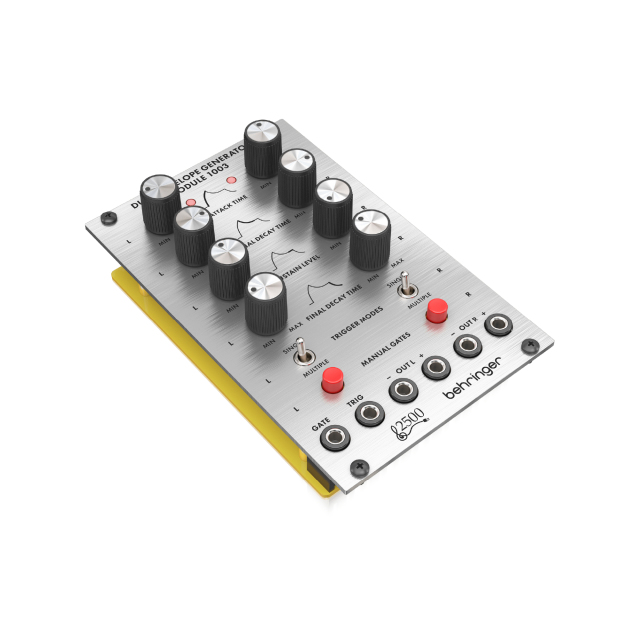

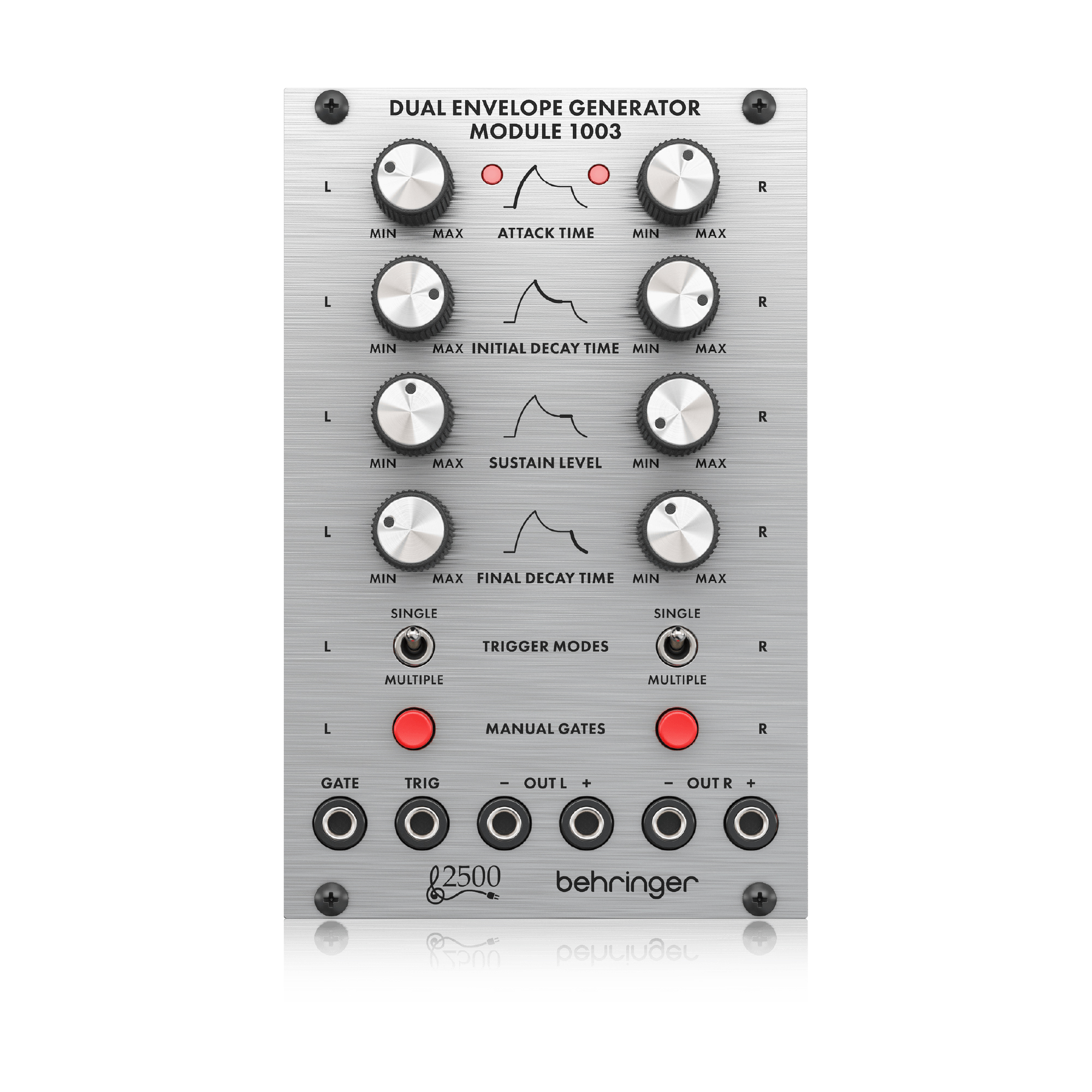

ユーロラック用 2500シリーズデュアルエンベロープジェネレーターモジュール

■ 特長

'70s クラシック1003デュアルアナログADSRジェネレーターモジュール
「2500」シリーズの回路を本格的に再現
コントロール信号を作成するための2つの同一エンベロープジェネレーターを搭載
4つの調整可能なパラメーター：アタック、イニシャルディケイ、サステイン、ファイナルディケイ
各エンベロープは、ゲート信号とトリガー信号によって動作開始
フレキシビリティーを高めるために2つのオペレーティングモードを切り替え可能
シングルトリガーモードは、ゲート信号のみを使用してエンベロープを制御
マルチトリガーモードは、ポジティブトリガーパルスを使用して、ゲート信号が存在する間にエンベロープを再トリガーします
ゲート信号表示用LED付きのフロントパネルプッシュボタンにより手動でのゲート操作が可能
ユーロラックの仕様：16 HP
イギリスで設計および開発

■ 仕様

アナログシンセサイザーモジュール

■入力
ゲート：3.5mm TSジャック、DC結合
インピーダンス： 35kΩ
ゲートスレッショルド：+4V
最大入力レベル：+12V
■トリガー
タイプ：3.5mm TSジャック、DC結合
インピーダンス： 20kΩ
トリガースレッショルド：+4V
最大入力レベル：+12V
■アウトプット ・アウトA
タイプ： 3.5 mm×2、 TSジャック、DC結合
インピーダンス：1kΩ
最大出力レベル：-10Vまたは+10V
・アウトB
タイプ：3.5mm×2、 TSジャック、DC結合
インピーダンス：1kΩ
最大出力レベル：-10Vまたは+10V
■コントロール
アタック：1msから2s
イニシャルディケイ：5msから7s
サスティーン：0〜10V
ファイナルディケイ：6msから8s
トリガーモード：シングル-ゲートコントロールエンベロープマルチ-トリガーパルス+ゲートコントロールエンベロープ
マニュアルゲート：エンベロープサイクルスタート
■パワー
電源：ユーロラック
電流：40mA（+12 V）、20mA（-12 V）
寸法：42 x 81 x 129 mm
ラックユニット：16HP
質量：0.16kg
